Repousser les Limites Verticales et Horizontales : Techniques de Projection de Béton à Longue Distance
Repousser les Limites Verticales et Horizontales : Techniques de Projection de Béton à Longue Distance
Dans les grands projets de barrages, les puits profonds ou les tunnels de plusieurs kilomètres, le trajet du béton de la machine à la surface d'application nécessite parfois de parcourir des centaines de mètres. À mesure que la distance augmente, le frottement s'accentue, la résistance à l'intérieur de la ligne s’élève et la pression chute. Pour repousser ces limites tout en préservant la qualité du béton, une configuration de ligne et un choix d'accessoires de raccordement appropriés sont vitaux.
Le béton perd de l'énergie par frottement contre les parois lors de son déplacement. Pour minimiser cette perte sur de longues distances, une structure de ligne stratégique doit être établie :
Lignes de Tuyauterie en Acier Fixes : Pour les transferts à longue distance et particulièrement les transferts verticaux, il faut privilégier les tubes en acier à surface interne lisse qui ne se dilatent pas sous la pression. Les tubes en acier ne s'étirent pas sous la pression, transmettant ainsi l'énergie de la pompe directement au béton et minimisant le frottement.
Tuyaux Flexibles à Armature Métallique (Tressés) : Les tuyaux en caoutchouc renforcés par des fils d'acier sont utilisés uniquement aux extrémités mobiles ou dans les zones courbes de la ligne. Grâce à leurs couches de maille d'acier internes, ces tuyaux conservent leur forme malgré des pressions de service élevées et réduisent le risque d'éclatement.
Adaptateur de Tuyau et Réduction : Des tuyaux de plus grand diamètre doivent être utilisés au début de la ligne, avec des adaptateurs de tuyau et des réductions progressives pour stabiliser la vitesse et la pression à l'approche de la buse.
Dans le transfert à longue distance, les points de connexion sont les zones les plus critiques de la ligne. Pour un processus de projection de béton sécurisé sous haute pression, les équipements suivants sont essentiels :
Colliers de Serrage Haute Pression : Des colliers robustes sécurisent les jonctions entre tubes et tuyaux, empêchant l'ouverture de la ligne sous l'effet des vibrations et des fluctuations de pression.
Joints d'Étanchéité : Des joints spéciaux sur chaque bride empêchent la fuite d'eau et de pression d'air. La perte d'eau provoque une solidification rapide du béton, entraînant des obstructions de la ligne (blocages).
Adaptateur de Tuyau : Utilisés pour la transition entre la ligne rigide en acier et le tuyau flexible de projection, ces pièces garantissent un flux continu en minimisant les turbulences.

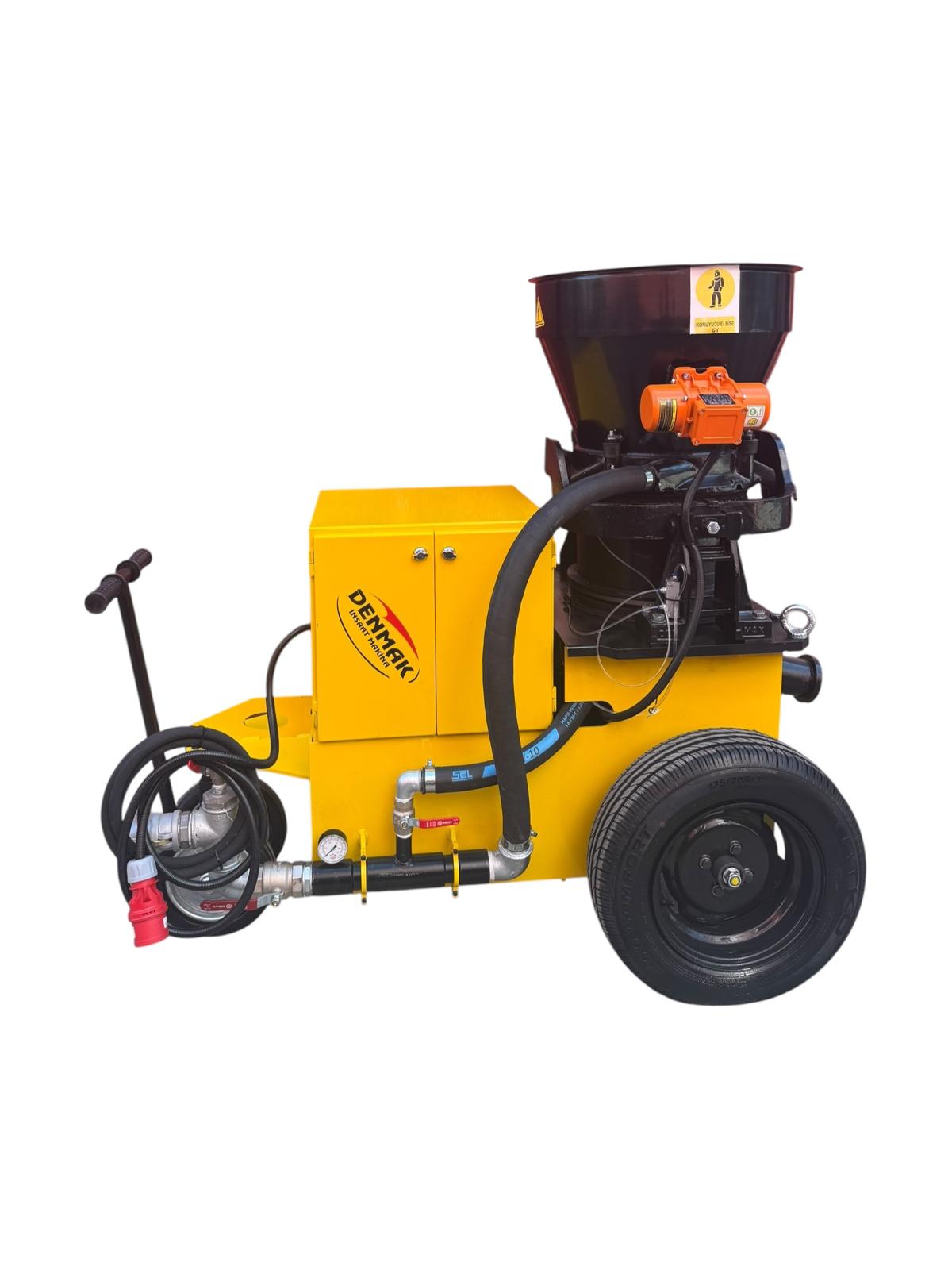

La consistance du béton (valeur de slump) ne doit pas varier en cours de route. La conception du rotor des machines Denmak permet d'alimenter la ligne de manière continue et sans secousses, évitant ainsi les fluctuations de pression. De plus, les capacités d'entrée d'air élargies garantissent que le béton est transporté sur des centaines de mètres sans perdre son élan.
Lorsque la distance augmente, l'entrée de la buse, point de rencontre du béton et de l'accélérateur liquide, devient beaucoup plus critique. La pression à l'intérieur de la buse doit être calibrée selon la perte de pression en fin de ligne pour assurer un mélange complet de l'air et des produits chimiques. Les Pompes de Dosage Denmak fonctionnent avec une précision millimétrique même au bout de ces longues lignes, garantissant que le béton prend au moment précis où il touche la surface.
